Code des couleurs des résistances en électronique

Téléchargez et consultez cet article au format PDF (nécessite l'installation d'Adobe® Reader®).

Introduction

Ce cours rappelle la méthode pour déchiffrer les couleurs des anneaux présents sur les résistances en électronique. Ces informations sont volontairement succinctes - mais suffisantes - en raison des nombreux cours d'électronique que l'on peut trouver sur Internet.

Le plus souvent, la résistance en électronique se présente avec des bagues de couleurs (anneaux) autour de celle-ci. Chaque couleur correspond à un chiffre.

La correspondance entre les chiffres et les couleurs des anneaux constitue ce qu'on appelle le code des couleurs des résistances en électronique : ce code permet de déterminer la valeur d'une résistance ou d'inscrire sa valeur sous forme de couleurs. Il est défini par la norme internationale « CEI 60757 » intitulée « Code de désignation de couleurs ».

Exemple de résistance (source Wikipedia.org) :

Les valeurs des résistances sont normalisées selon la norme internationale « CEI 60063 », intitulée « Séries de valeurs normales pour résistances et condensateurs ». Elles sont classées par séries qui sont associées à une tolérance précise. La série la plus utilisée pour l'électronique grand public est la série E24 (tolérance ±5 %) : dans cette série, 24 valeurs normalisées sont définies et pour lesquelles il est possible d'utiliser des multiples de 10 (l'on parle de décade).

Méthode pour déchiffrer

Il faut tout d'abord placer la résistance dans le bon sens. En général, la résistance possède un anneau doré ou argenté, qu'il faut placer à droite. Dans d'autres cas, c'est l'anneau le plus large qu'il faut placer à droite ou bien l'anneau placé le plus près d'une extrémité qu'il faut placer à gauche.

Il existe trois types de résistances : les résistances à 4, 5 et 6 anneaux. Chaque type de résistance est décrit dans les paragraphes suivants.

Résistances à 4 anneaux

• Les deux premiers anneaux donnent les chiffres significatifs : le premier donne la dizaine et le second l'unité.
• Le troisième donne le multiplicateur, c'est-à-dire la puissance de 10 qu'il faut multiplier avec les chiffres significatifs (autrement dit, le nombre de zéros à ajouter aux chiffres significatifs).
• Le quatrième correspond à la tolérance de la résistance qui indique les incertitudes sur la valeur réelle de la résistance données par le constructeur. Le prix de vente de la résistance est inversement proportionnel à sa précision.

Exemple d'une résistance à 4 bandes

• Premier chiffre significatif : le rouge correspond au chiffre 2 (voir la correspondance couleur-chiffre dans le tableau récapitulatif ci-dessous).
• Deuxième chiffre significatif : le rouge correspond au chiffre 2. Les chiffres significatifs sont donc 22.
• Multiplicateur : le jaune correspond au chiffre 4, il faut multiplier les chiffres significatifs par 10⁴ (ce qui revient à ajouter 4 zéros après les 2 chiffres significatifs), soit 220 000 Ω ou encore 220 kΩ.
• Tolérance : la couleur argent correspond à la tolérance ± 10 %, ce qui signifie qu'étant données les incertitudes fournies par le constructeur, la valeur réelle de la résistance est comprise entre 198 kΩ (220 kΩ - 220 kΩ x 10/100) et 242 kΩ (220 kΩ + 220 kΩ x 10/100).

Résistances à 5 anneaux

• Les trois premiers anneaux donnent les chiffres significatifs : le premier donne la centaine, le second la dizaine et le troisième l'unité. Le troisième anneau n'est utilisé que lorsque la tolérance de la résistance est inférieure à 2 %.
• Le quatrième donne le multiplicateur, c'est-à-dire la puissance de 10 qu'il faut multiplier avec les chiffres significatifs (autrement dit, le nombre de zéros à ajouter aux chiffres significatifs).
• Le cinquième correspond à la tolérance de la résistance qui indique les incertitudes sur la valeur réelle de la résistance données par le constructeur. Le prix de vente de la résistance est inversement proportionnel à sa précision.

Exemple d'une résistance à 5 bandes

• Premier chiffre significatif : le marron correspond au chiffre 1 (voir la correspondance couleur-chiffre dans le tableau récapitulatif ci-dessous).
• Deuxième chiffre significatif : le vert correspond au chiffre 5.
• Troisième chiffre significatif : le noir correspond au chiffre 0. Les chiffres significatifs sont donc 150.
• Multiplicateur : la couleur orange correspond au chiffre 3, il faut multiplier les chiffres significatifs par 10³ (ce qui revient à ajouter 3 zéros après les 3 chiffres significatifs), soit 150 000 Ω ou encore 150 kΩ.
• Tolérance : le vert correspond à la tolérance ± 0,5 %, ce qui signifie qu'étant données les incertitudes fournies par le constructeur, la valeur réelle de la résistance est comprise entre 149,25 kΩ (150 kΩ - 150 kΩ x 0,5/100) et 150,75 kΩ (150 kΩ + 150 kΩ x 0,5/100).

Résistances à 6 anneaux

• Les cinq premiers anneaux ont la même signification que les résistances à 5 anneaux (voir ci-dessus).
• Le sixième est un coefficient de température qui indique la variation de la conductivité électrique avec la température.

Exemple d'une résistance à 6 bandes

• Premier chiffre significatif : la couleur orange correspond au chiffre 3 (voir la correspondance couleur-chiffre dans le tableau récapitulatif ci-dessous).
• Deuxième chiffre significatif : le noir correspond au chiffre 0.
• Troisième chiffre significatif : le rouge correspond au chiffre 2. Les chiffres significatifs sont donc 302.
• Multiplicateur : le rouge correspond au chiffre 2, il faut multiplier les chiffres significatifs par 10² (ce qui revient à ajouter 2 zéros après les 3 chiffres significatifs), soit 30 200 Ω ou encore 30,2 kΩ.
• Tolérance : le vert correspond à la tolérance ± 0,5 %, ce qui signifie qu'étant données les incertitudes fournies par le constructeur, la valeur réelle de la résistance est comprise entre 30,049 kΩ (30,2 kΩ - 30,2 kΩ x 0,5/100) et 30,351 kΩ (30,2 kΩ + 30,2 kΩ x 0,5/100).
• Coefficient de température : le bleu correspond au coefficient 10 ppm/°C.

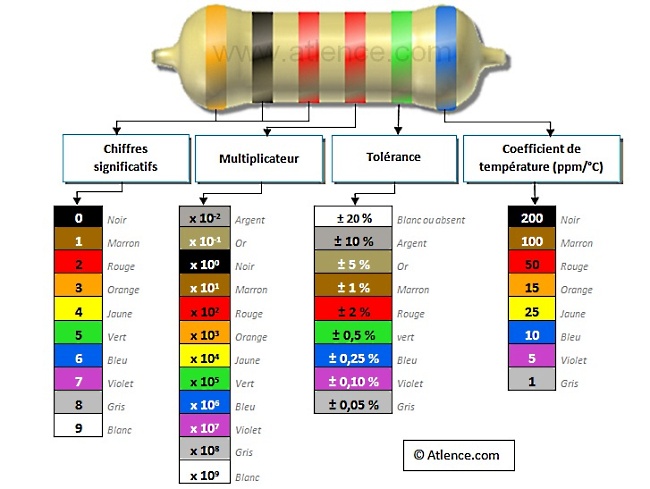

Tableau récapitulatif

Ce tableau, que vous pouvez imprimer, vous permettra d'avoir à portée de main le code des couleurs des résistances, en complément du logiciel Atlence Resistor Viewer.

Remarque : le 3^ème anneau (3^ème chiffre significatif) n'est utilisé que lorsque la tolérance de la résistance est inférieure à 2 %.

Liste des 24 valeurs de la série normalisée E24 :

10	11	12	13	15	16	18	20	22	24	27	30
33	36	39	43	47	51	56	62	68	75	82	91

Testez vos acquis

Pour vous entraîner et évaluer vos connaissances sur le code des couleurs des résistances, téléchargez Atlence Resistor Viewer : ce programme inclut un questionnaire sur le code des couleurs.

Astuce

Un moyen mnémotechnique pour se rappeler du code des couleurs est de retenir l'une des deux phrases suivantes :

Ne Manger Rien Ou Je Vous Brûle Votre Grande Barbe

ou

Ne Mangez Rien Ou Jeûnez Voilà Bien Votre Grande Bêtise

En prenant la première lettre de chaque mot, on obtient la couleur :

1ère lettre	Couleur	Position
N	Noir	0
M	Marron	1
R	Rouge	2
O	Orange	3
J	Jaune	4
V	Vert	5
B	Bleu	6
V	Violet	7
G	Gris	8
B	Blanc	9

La place des mots dans la phrase (en commençant la numérotation à 0) indique le chiffre correspondant à la couleur de l'anneau.
